Où l’on voit les étapes de terrassement et de reprise des maçonneries de libage.

Une des dernières étapes nécessaires pour la stabilisation de la tour. Cet article ne comporte que que peu de photos extraordinaires. Mais cela est compenser par la présence d’un peu de documentation historique et de diagnostic.

La liste des précédents travaux peut être trouvée dans l’article ci-dessous.

1. Programme général
2. Synthèse des travaux en images
   1. Etat des lieux.
   2. Montage échafaudage.
   3. Dépose de la charpente
   4. Dépose ancien étaiement intérieur
   5. Terrassement et reprise des maçonneries de libage

Synthèse des travaux en images

Etat des lieux.

Montage échafaudage.

Dépose de la charpente

Dépose ancien étaiement intérieur

Terrassement et reprise des maçonneries de libage

Libage, Gros moellon que l’on emploie noyé dans l’épaisseur d’un mur ou dans celle d’une fondation pour en augmenter la résistance.

Maçonnerie de libage. Assise de maçonnerie construite avec ce type de moellons pour résister à la forte pression d’une colonne, d’une poutre, d’un poteau… D’une tour.

Méthode de construction des murs de moellons

La technique de construction des murs de moellons est simple. Pour y parvenir, il faut au maçon les bonnes matières, un marteau et un maillet de bois :

« Maçonnerie de Moellons : Le moellon … sera … proprement, posé en bonne liaison,
assujetti au marteau et parfaitement calé. Il baignera dans le mortier de tous côtés.
On placera dans les fondations les moellons des plus forts échantillons. Ils seront rangés avec soin et affermis sur leur base à coup de maillet de bois. Toute la maçonnerie en fondation sera garnie par devant et par derrière lors même que le parement devra être enterré »¹.

¹ Marché de construction du presbytère de Boissei la Lande (Orne), en 1831.

---

Synthèse de l’étude diagnostic

Etat actuel des fondations :

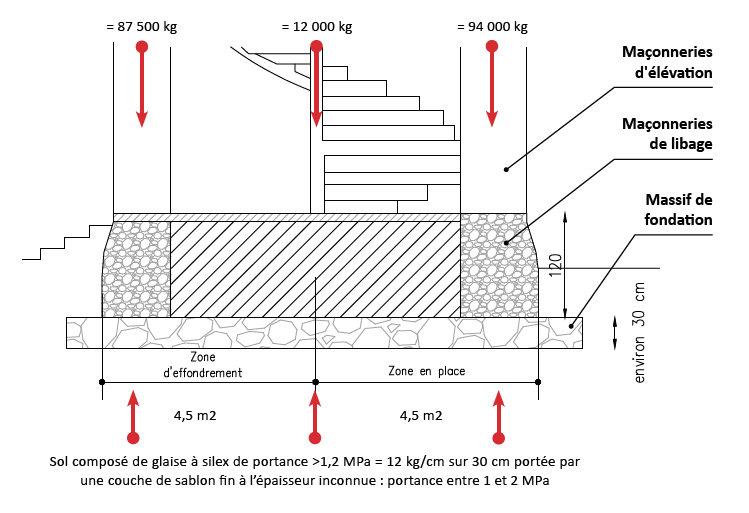

La jonction des élévations de la tour avec les fondations s’effectue grâce à une maçonnerie de transition, dite de libage. Composé de moellons posés à bain de mortier, ce libage épouse le plan octogonal de la tour mais présente un forme de glacis vers l’extérieur, afin d’élargir l’assiette d’appui des maçonneries.
Au-dessous-du libage, un sondage a révélé un important massif de fondation de 30 à 50 cm d’épaisseur, composé de grosses pierres de grès, de moellons de silex, de glaise et de mortier. Ce massif de fondation présente une forme quadrangulaire perpendiculaire au corps de logis, débordant par rapport au libage et plus largement au niveau des faces Sud-Ouest et Sud-Est de la tour formant un pan coupé.

Facteurs de désordres

Les sols supports de l’ouvrage sont composés de marnes argileuses.

La masse de la tour, évaluée à 193 tonnes réparties sur 23m_² de fondations, exerce une pression de 0,84 MPa (soit 8,4 kg / cm2 env.). Même en appliquant un coefficient de sécurité la pression portée reste inférieure à la portance théorique des sols support : par conséquent, la nature des sols et l’assiette des fondations ne sont pas à l’origine de l’effondrement de la tour.
Cependant, tout comme les maçonneries d’élévation, la liaison des fondations de la tour avec celles du corps de logis est probablement défaillante.
Les principales causes de faiblesse sont à rechercher au niveau des maçonneries de libage, assurant la transmission entre les élévations de la tour et les fondations :

• Les chaînages d’angle en pierre de taille ne sont pas prolongés jusqu’au niveau des fondations et s’interrompent au niveau du libage en moellons : la cohérence de la descente des charges jusqu’à la semelle d’appui est donc altérée.
• Le ravinement des sols a entraîné l’exposition des maçonneries de libage aux intempéries, avec un lessivage des mortiers, le descellement de moellons et l’affouillement des maçonneries au-dessous des élévations de la tour.

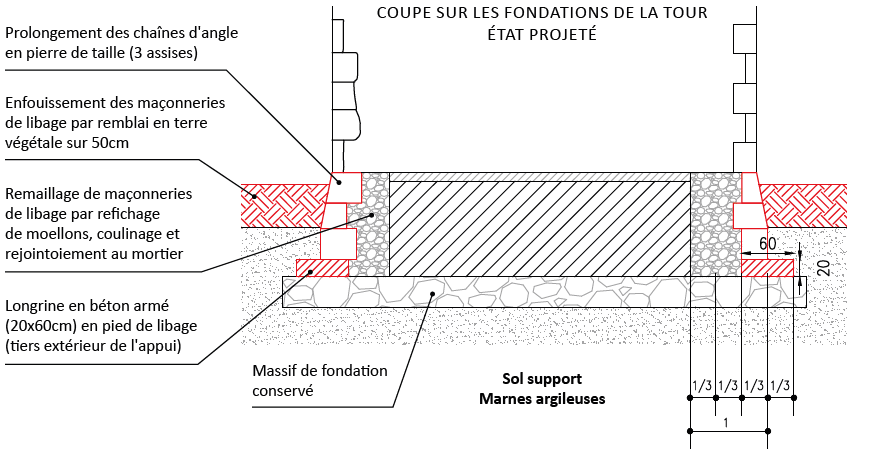

Projet de restauration – Reprise des fondations

L’intervention vise à améliorer la stabilité de la tour d’escalier avant le remontage de la partie effondrée. Les travaux se concentrent sur les maçonneries formant libage, afin de renforcer la transmission des charges entre l’élévation de la tour et le massif de fondation. L’amélioration de la liaison avec les fondations du corps de logis est également recherchée.
Les travaux comprennent :

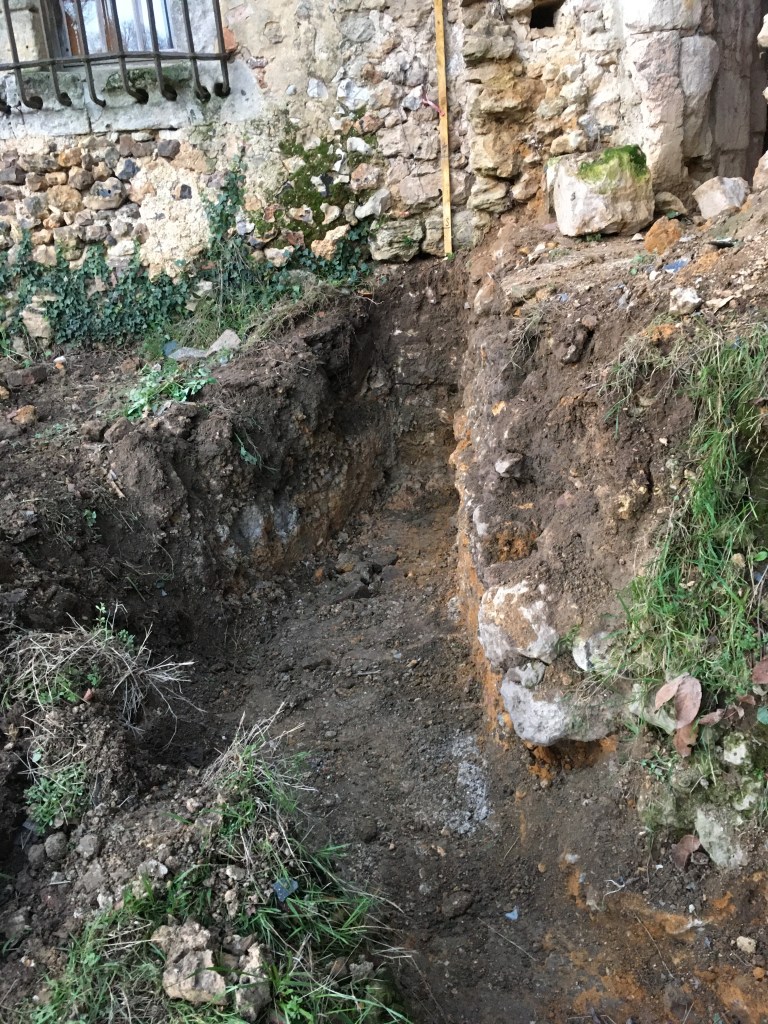

1. Le dégagement des maçonneries de libage jusqu’au nu supérieur du massif de fondation, incluant la fouille blindée en tranchée sur le pourtour extérieur de la tour
2. La consolidation des maçonneries de libage par remaillage, incluant le refichage de moellons de grès et de silex ; des injections gravitaires au coulis de chaux en cœur de maçonnerie y compris au nu supérieur du massif de fondation ; les ragréages et rejointoiements au mortier de chaux

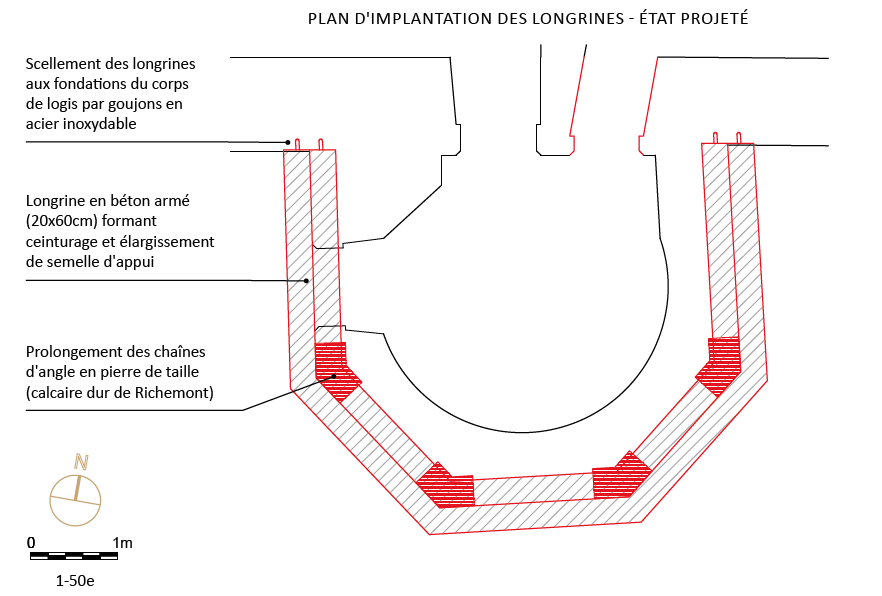

3. Le coulage de longrines sur le tiers extérieur de l’appui des maçonneries de libage, incluant le refouillement préalable de la maçonnerie de moellons ; le scellement des longrines aux fondations du corps de logis par goujons.

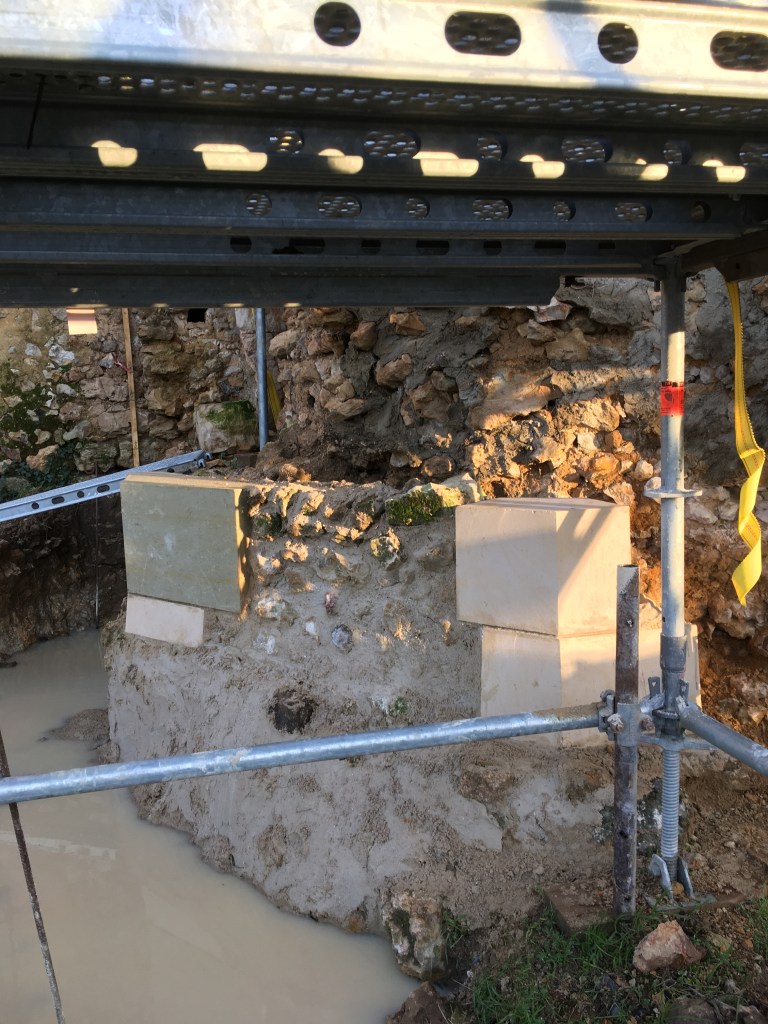

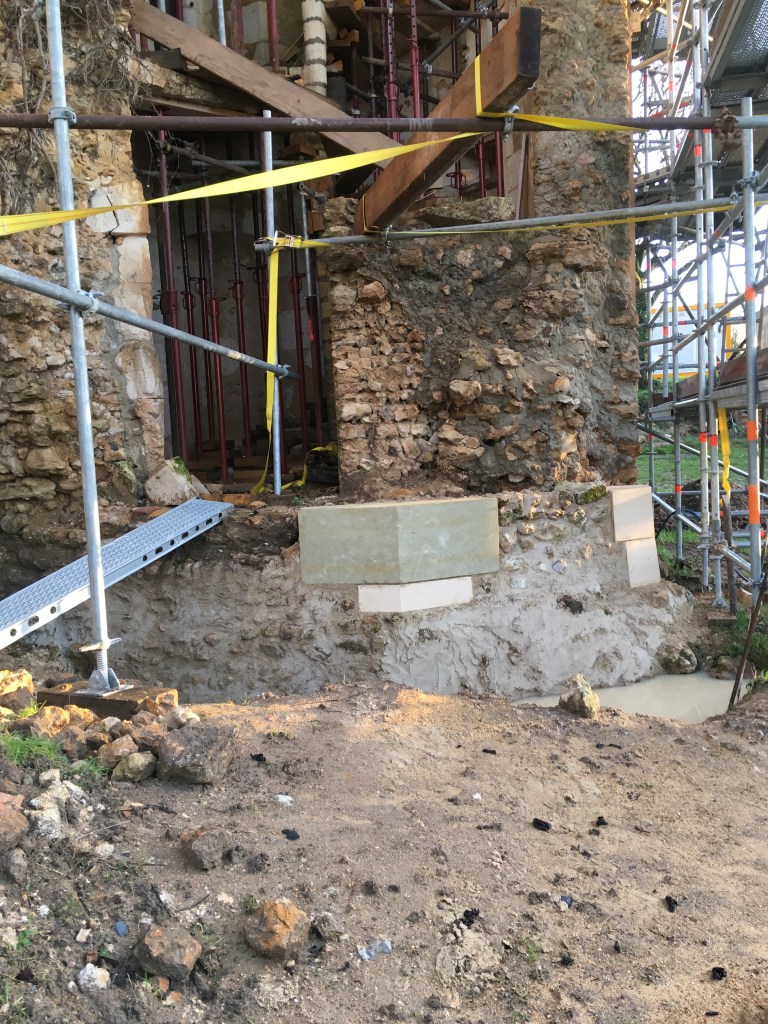

4. Le prolongement des chaînes en pierre de taille jusqu’au niveau du massif de fondation, incluant le refouillement préalable de la maçonnerie de moellons ; la fourniture, la taille et la pose de pierre calcaire dur de Richemont sur 3 assises, formant chaînes d’angles harpées avec forme de glacis épousant le profil du libage existant.
5. Le remblaiement des fondations par terre végétale et le relèvement des niveaux de sols ravinés pour recouvrir les maçonneries de libage, afin de les protéger des intempéries

Nota : l’ensemble des travaux de consolidation, scellement et pose est exécuté au mortier de chaux hydraulique naturelle sans ciment de type NHL 3,5

---

---

En image

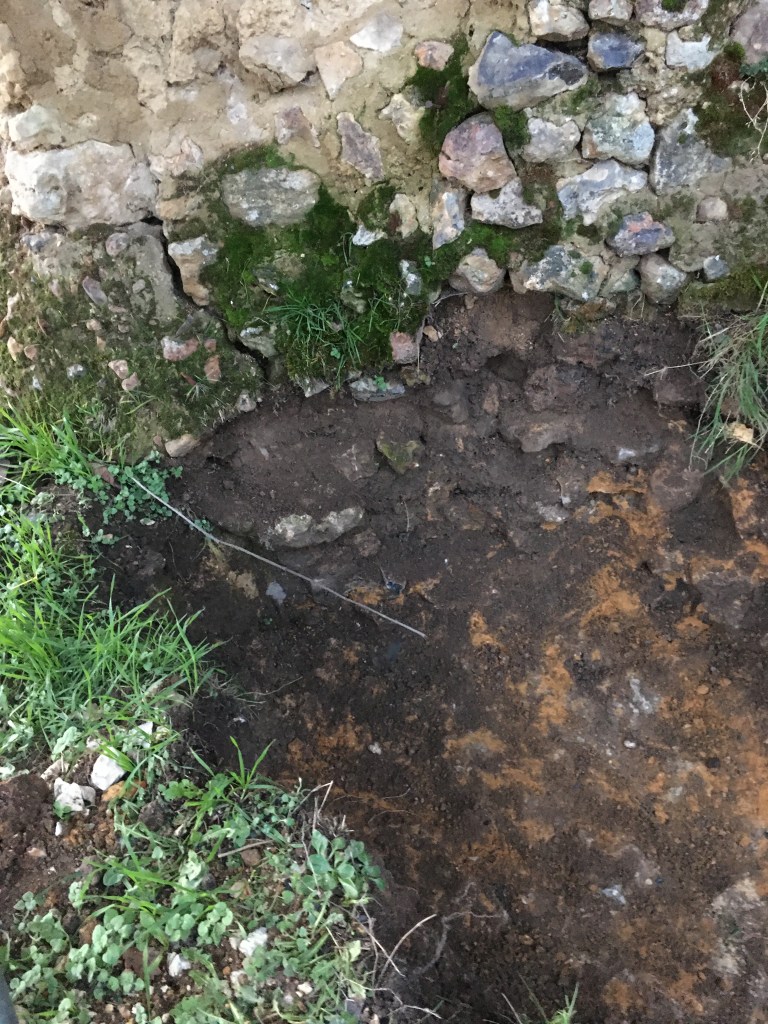

Mise à nu de la maçonnerie enterrée.

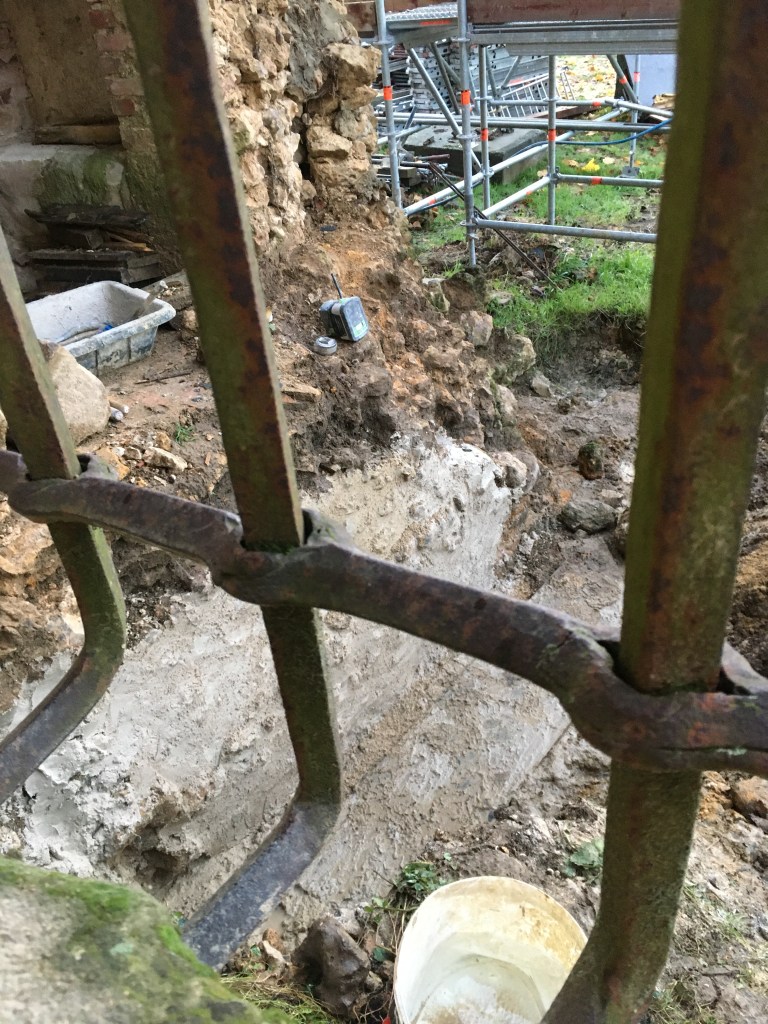

Garnissage
