Renforcement des marches conservées
Principe Restauration de l’escalier à vis :
Le noyau central a été conservé sur toute la hauteur de l’escalier, empêchant sa ruine complète. Toutefois, l’effondrement des façades et le déséquilibre induit par les lacunes d’emmarchements génèrent un flambement du
noyau central.
L’objectif est de restaurer la stabilité de l’escalier à vis, dans une optique de conservation maximale des emmarchements d’origine. Le renforcement de la cohésion de la vis est assuré par un brochage du noyau central sur toute sa hauteur.

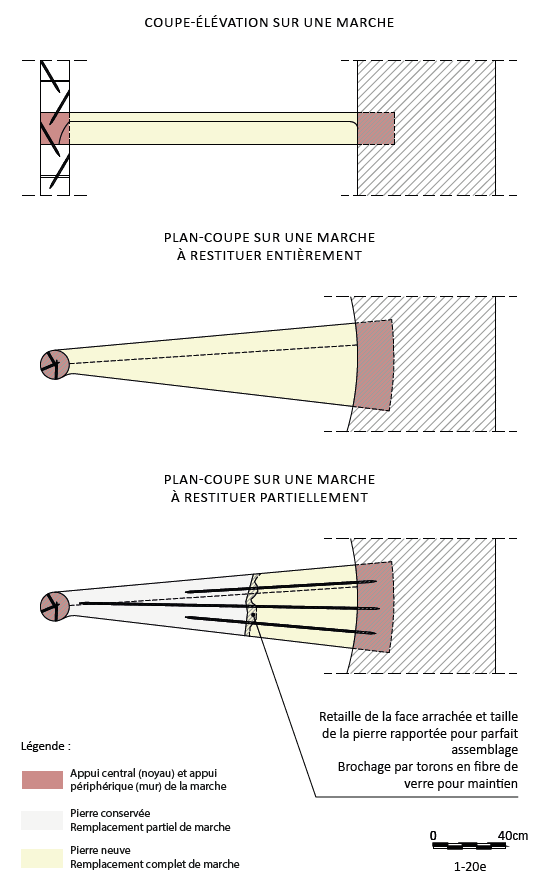

Les marches fracturées, dont la lacune concerne moins de 50% de la largeur d’emmarchement, sont conservées et complétées par une pierre rapportée pour rétablir leur giron externe. Les marches arrachées ou fracturées à plus de 50% sont entièrement remplacées en tiroir, en prenant modèle sur les marches subsistantes.
Les travaux de restitution comprennent :
- La fourniture et le débit de pierre calcaire, d’aspect et de propriétés similaires à l’existant.
- La restitution des parties manquantes pour les marches arrachées ou fracturées à moins de 50%, incluant la taille pour partie neuve, la retaille de marche conservée et l’ajustement des pierres rapportées pour parfaite insertion.
- Le remplacement à neuf et à l’identique des marches arrachées ou fracturées à plus de 50%, incluant la taille, la pose en tiroir (image ci à droite) et l’ajustement des
pierres pour parfaite insertion aux parties conservées.

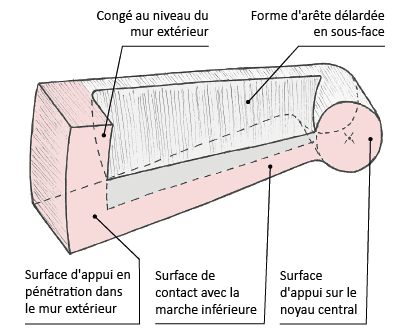

La taille monolithique des marches, remplacées complètement ou partiellement, comprend la forme de noyau central avec courbure d’amortissement de l’arête
d’emmarchement ; la forme d’arête délardée en sous-face, avec congé au niveau de l’appui en pénétration du mur extérieur.

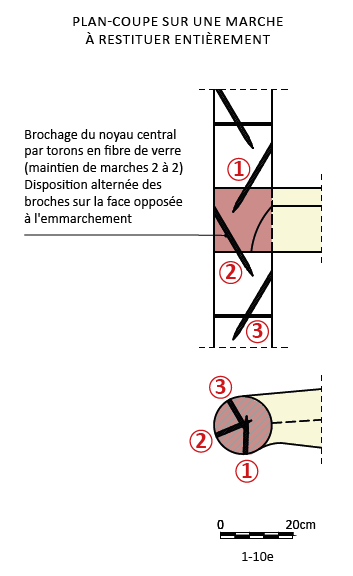

Le brochage du noyau central de la vis par torons en fibres de verre liaisonnant les marches deux à deux, incluant la disposition incluant toutes sujétions de forage et de pose (biaise et alternée), incluant le ragréage des orifices de forage pour parfaite occultation du brochage.
Le remplacement complet ou partiel de marches en pierre de taille, posées à bain soufflant de mortier de chaux naturelle aérienne, incluant toutes sujétions
pour parfaite mise en oeuvre : jointoiement, patine, etc.
Le remplacement en tiroir comprend l’étaiement provisoire de la partie supérieure du noyau central par vérinage, pour extraction de la marche à substituer et insertion de la nouvelle pierre.
Les textes et images de cette partie ont été adaptées du document PRO-DCE par G. Trouvé architecte du patrimoine.
En image

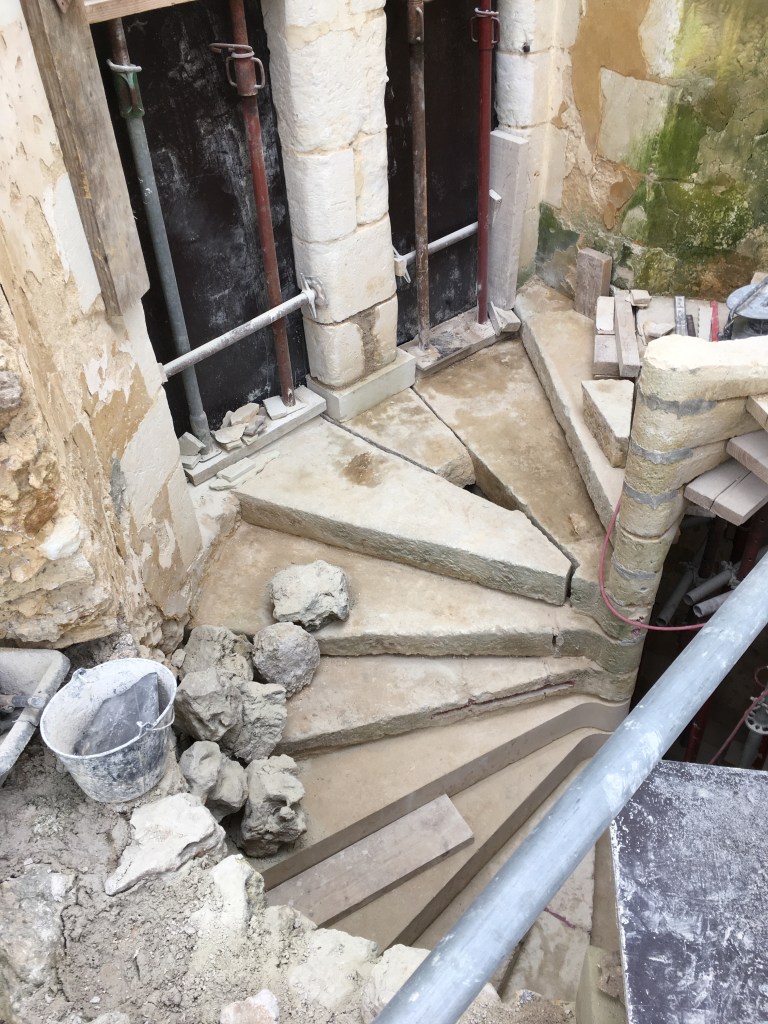

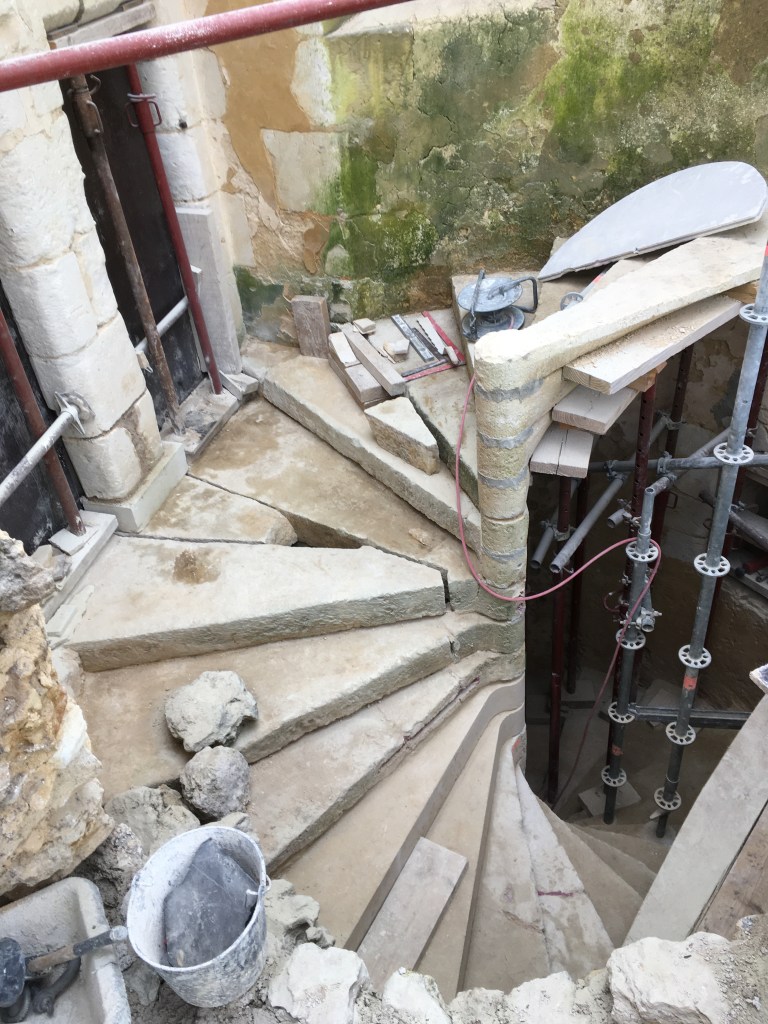

Quelques une des marches avant le premier palier

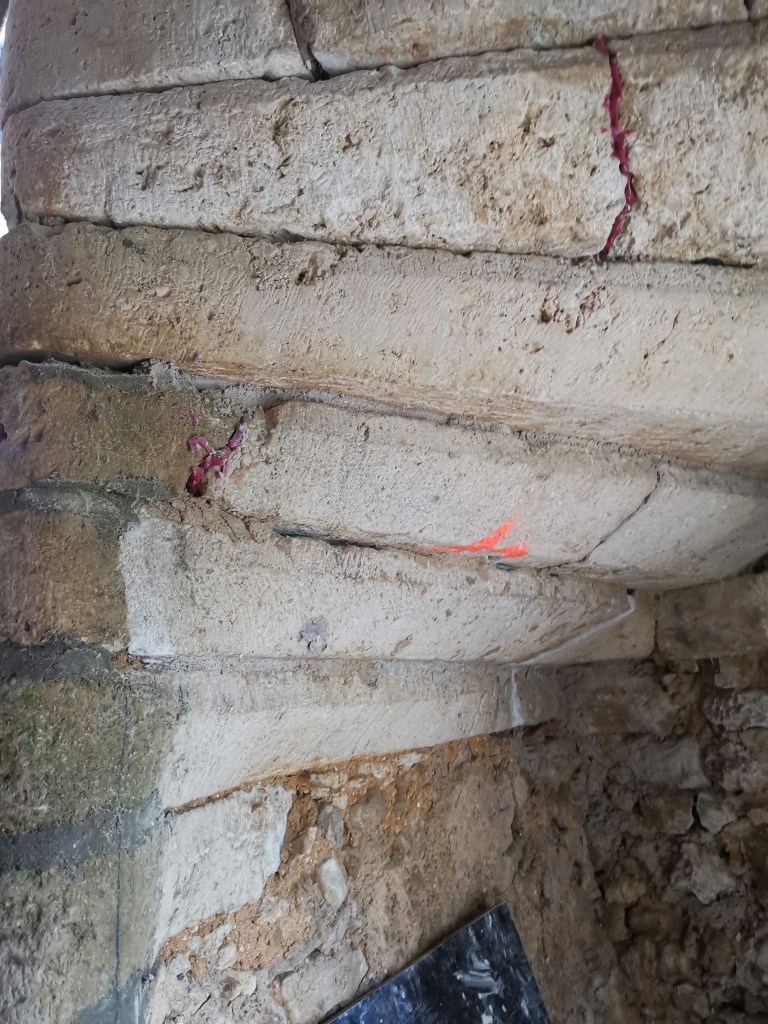

Avant :

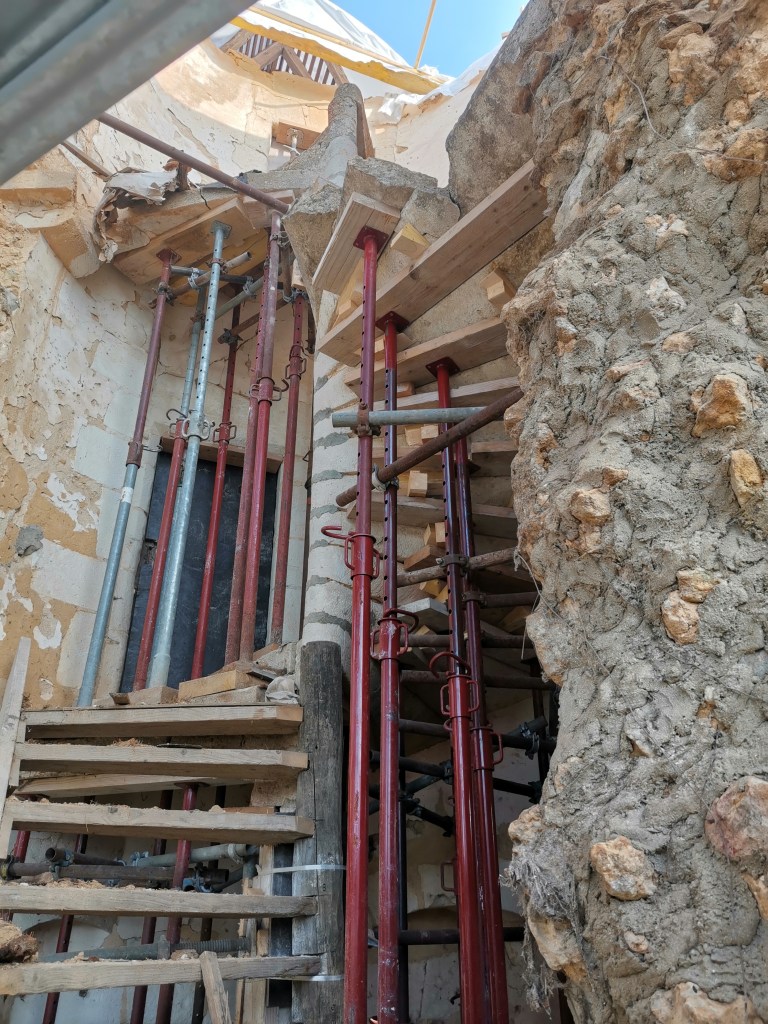

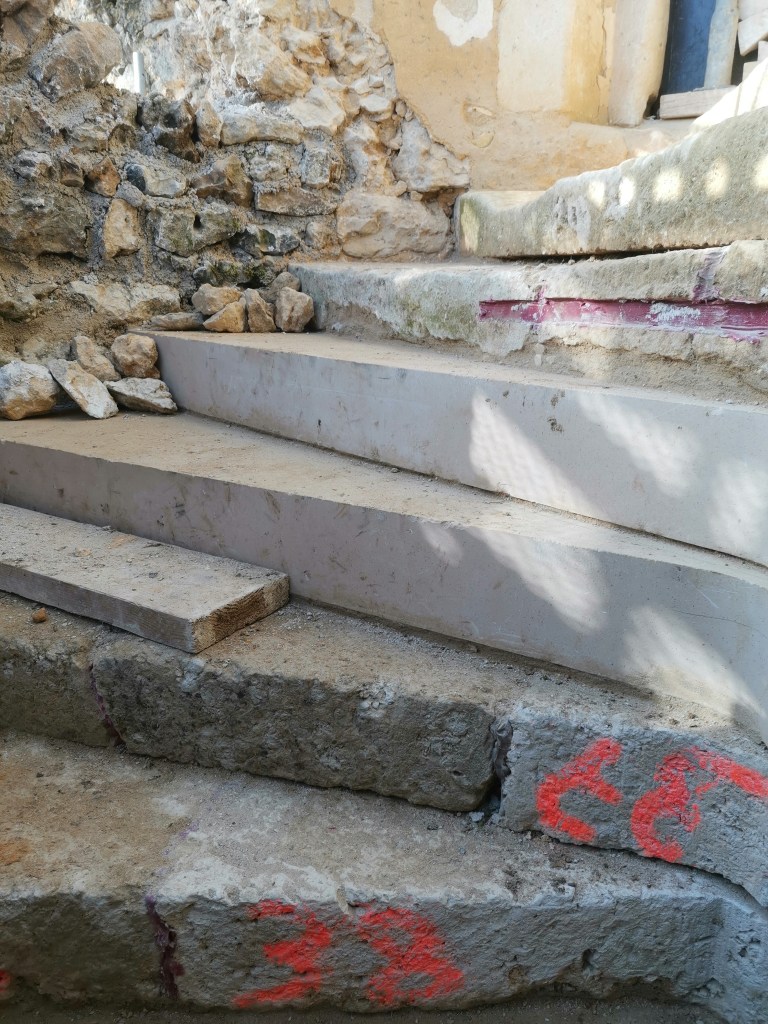

Pendant

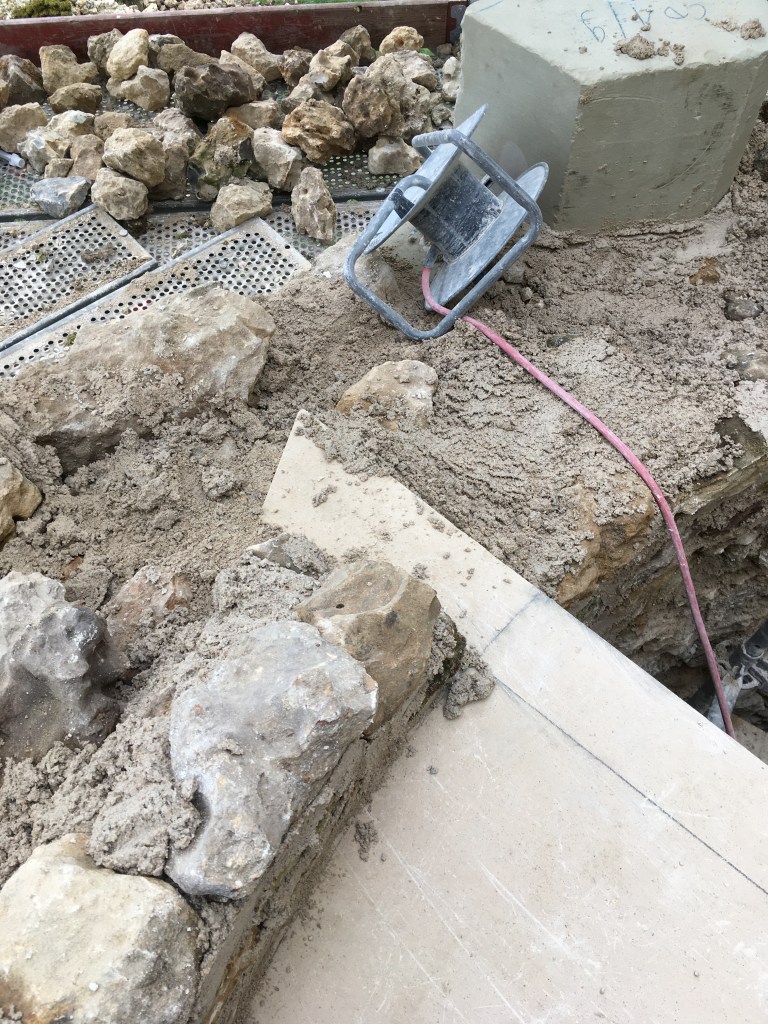

Zoom sur la profondeur de la marche dans le mur.

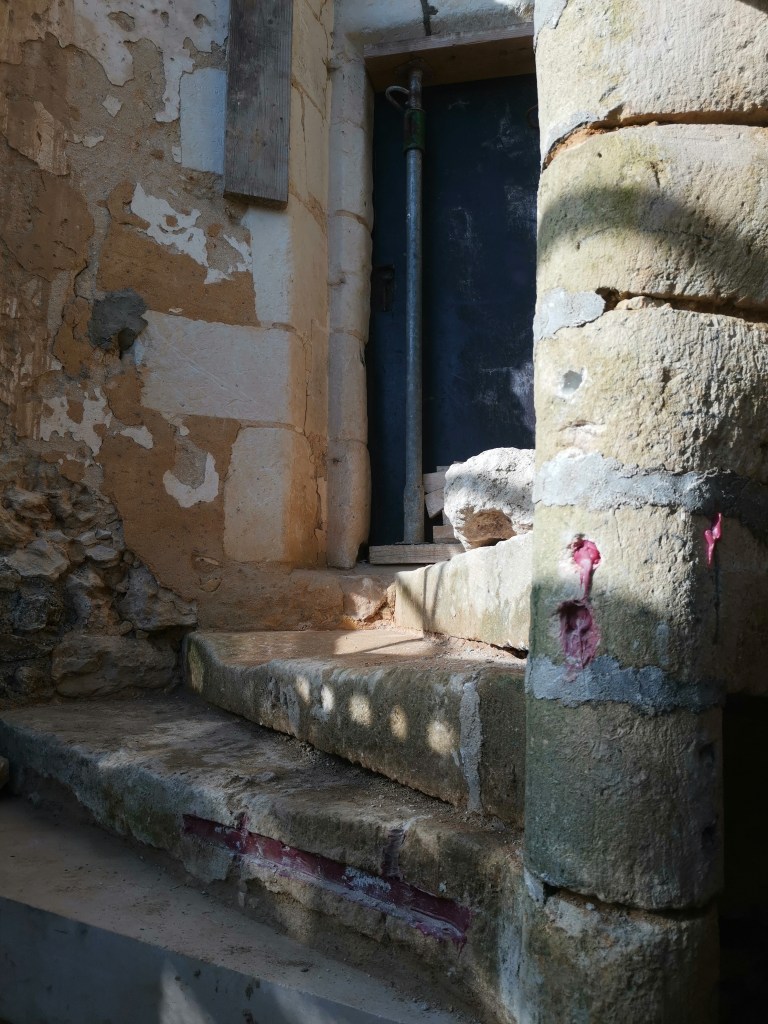

après
La première volée de marche permet d’atteindre le palier du premier.
Prochaine étape les ouvertures de baies.
