Chantier de restauration et reconstruction de la tour d’escalier – 11 – Pose des ouvertures de baie

/ Eric Verfaillie

Où l’on voit la pose des ouvertures de baie

  1. Programme général
  2. Synthèse des travaux en images
    1. Etat des lieux.
    2. Montage échafaudage.
    3. Dépose de la charpente
    4. Dépose ancien étaiement intérieur
    5. Terrassement et reprise des maçonneries de libage
    6. Dépose des marches lacunaire et reprise de l’étaiement
    7. Fabrication de la charpente
    8. Pose de la porte d’entrée et maçonnerie de remplissage
    9. Renforcement des marches conservées
    10. Pose des ouvertures de baie

Synthèse des derniers travaux en images

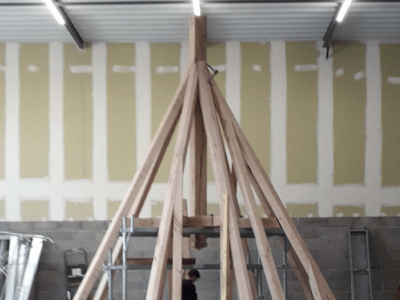

Fabrication de la charpente

Pose de la porte d’entrée et maçonnerie de remplissage

Renforcement des marches conservées

Pose des ouvertures de baie

Restauration et restitution des encadrements de baies :

La tour était dotée de 5 ouvertures de dimensions modestes (58x38cm env.), destinées à l’éclairage naturel de l’escalier et des paliers. Les 3 baies situées en faces Sud et Sud-Ouest ont disparu lors de l’effondrement partiel de la tour, mais leur présence est attestée grâce aux clichés anciens du début XXème.
En façade, chaque ouverture est soulignée par un encadrement en pierre de taille (calcaire dur de Nuillé/Soulitré), composé d’une pierre d’appui, de 2 pierres formant piédroits et d’une pierre de linteau. L’esthétique de l’encadrement est renforcée par une taille en chanfrein filant sur le pourtour de l’ouverture, avec un traitement soigné en biseau au niveau des angles.

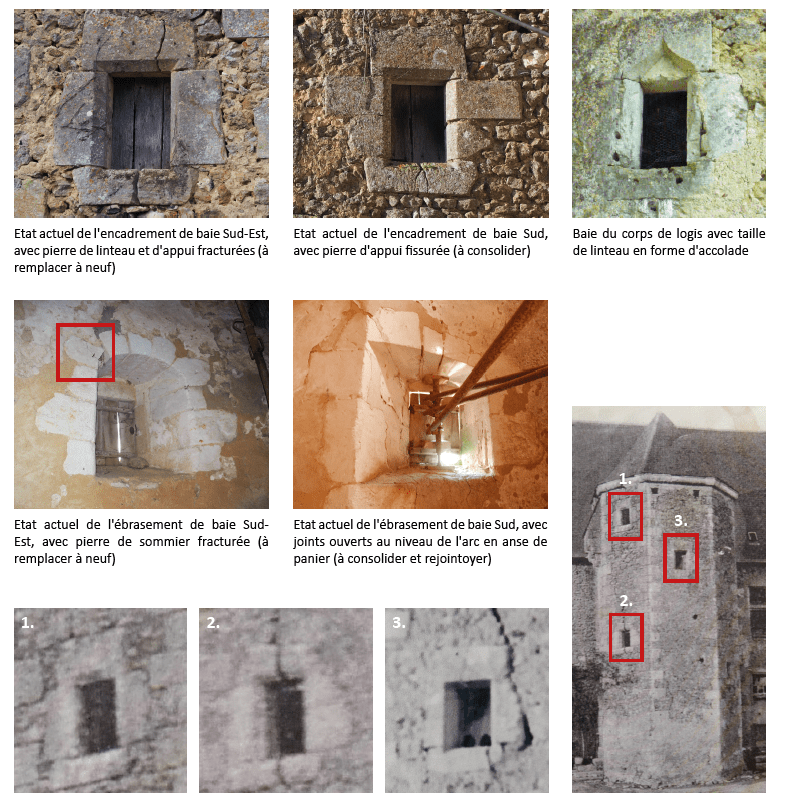

Nota : la variante observée sur corps de logis avec un linteau recevant une taille en forme d’arc en accolade (cf. cliché ci-dessus).

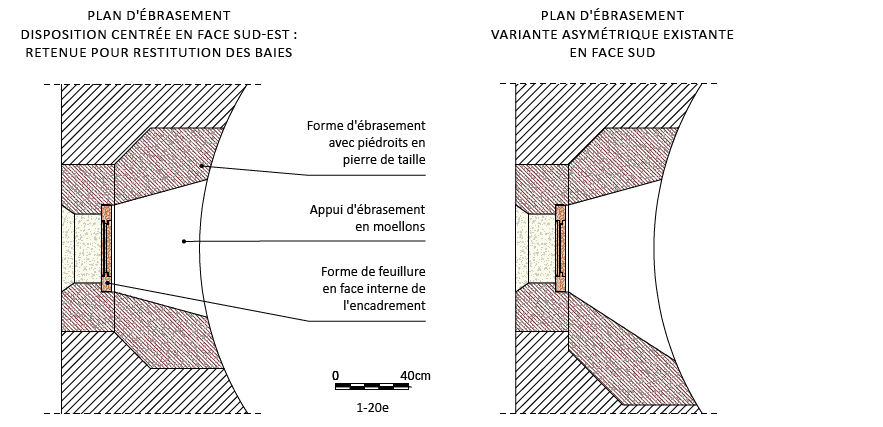

Vers l’intérieur, chaque baie présente un ébrasement en pierre de taille, avec piédroits et forme de voussure en anse de panier (cf cliché ci dessous).
Le projet intègre d’une part la restauration d’une baie subsistante en face Sud-Est, dont les pierres de linteau et d’appui sont fracturées ; d’autre part la restitution de 3 baies sur les façades à remonter, en prenant modèle sur les ouvertures subsistantes et en
se basant sur les clichés anciens pour les repositionner de manière identique à l’état originel.

Le projet :

  • Pour la pierre calcaire, l’aspect et les propriétés sont similaires à l’existant (calcaire de Richemont blanc) : un échantillonnage a été fait.

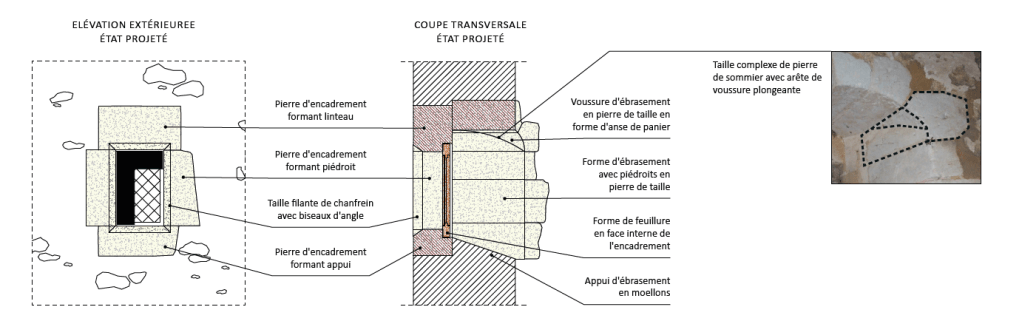

  • Remplacement à neuf et à l’identique des pierres fracturées sur la baie Sud-Est (pierres de linteau et d’appui de l’encadrement extérieur, pierre de sommier de la voussure intérieure (voir les schémas)), incluant toutes sujétions de taille (forme de chanfrein filant en encadrement et ajustement des pierres pour parfaite insertion aux piédroits conservés).
  • La consolidation interne des maçonneries des 2 baies conservées (compris ébrasement) par coulis de chaux, incluant les forages pratiqués dans les joints de parement, l’injection par gravité ou surpression et le nettoyage des coulinages.
  • De même pour la consolidation interne des maçonneries des 2 baies conservées.
  • La restitution des 3 ouvertures disparues en face Sud et Sud-Est linéaires lacunaires en face Ouest et Sud-Ouest
  • Le remplacement et le remontage des éléments en pierre de taille.

Les textes et images de cette partie ont été adaptées du document PRO-DCE par G. Trouvé architecte du patrimoine.

En image

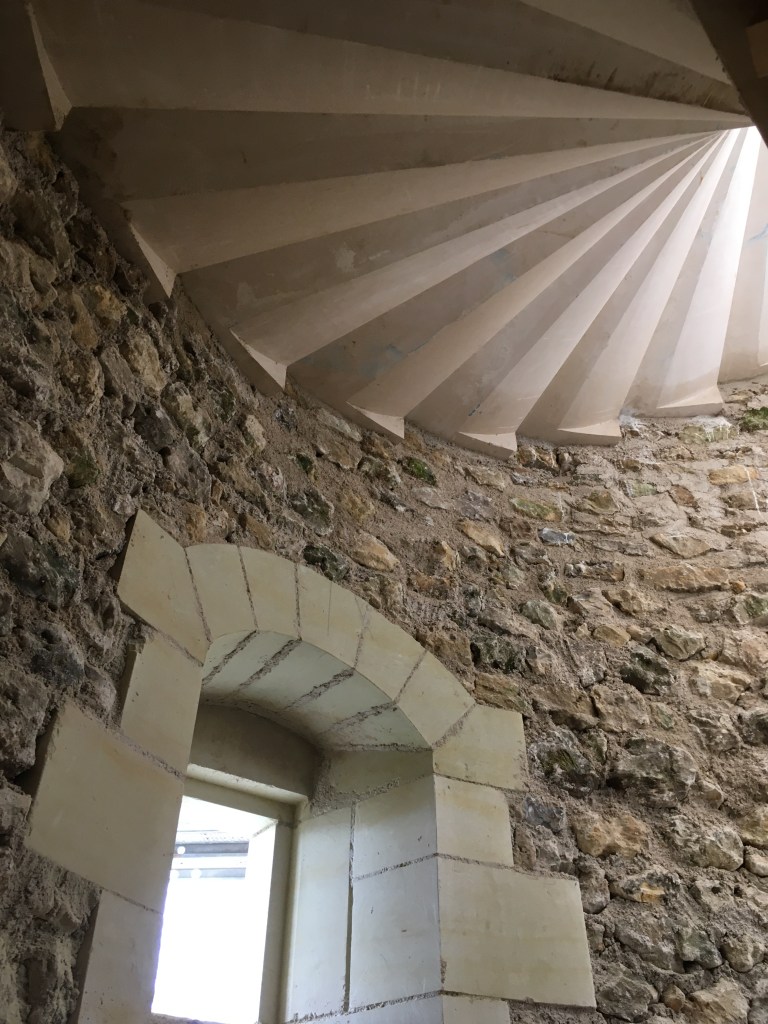

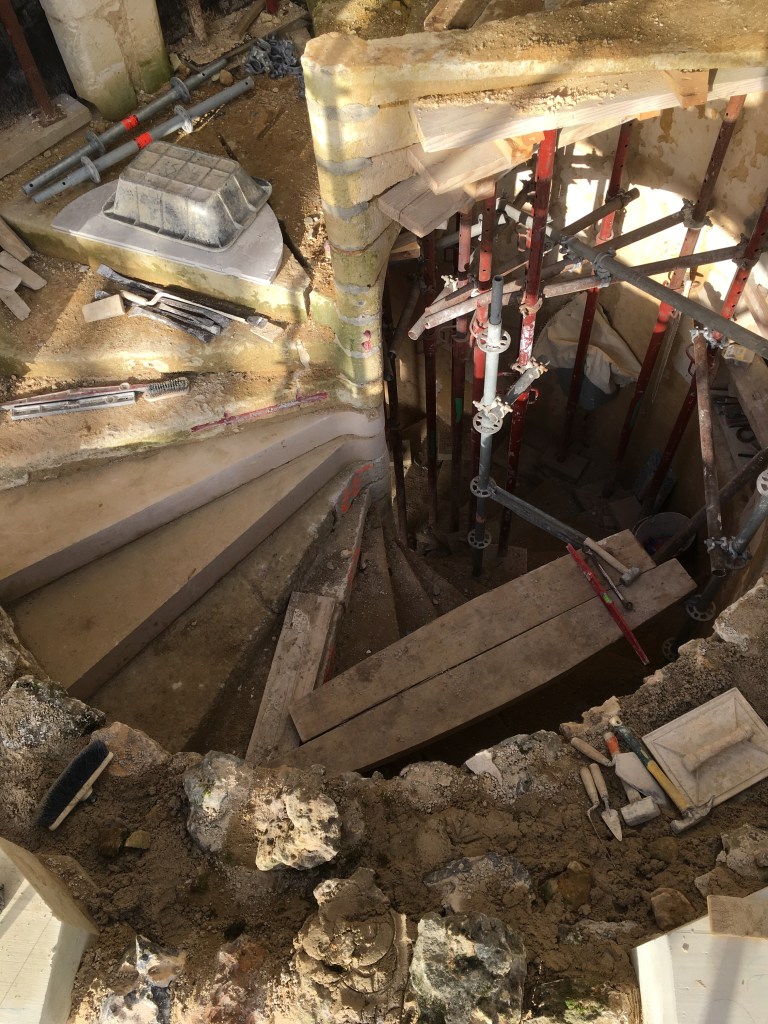

Dans le précédent article le mur et la première volée de marches ont été posés.

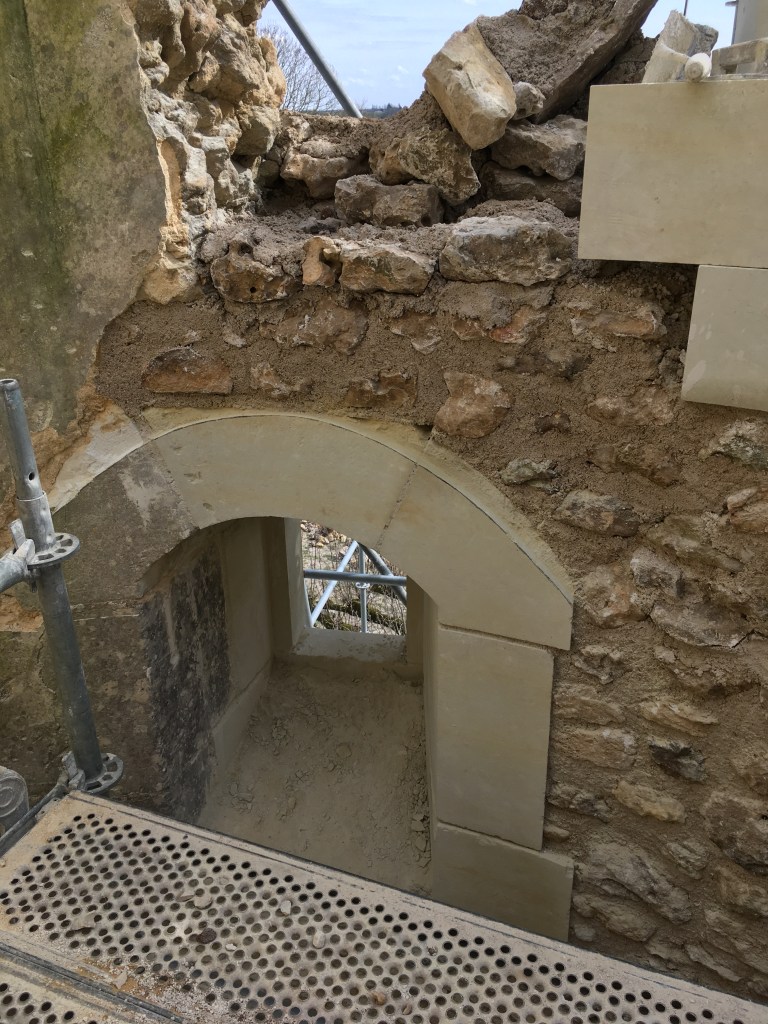

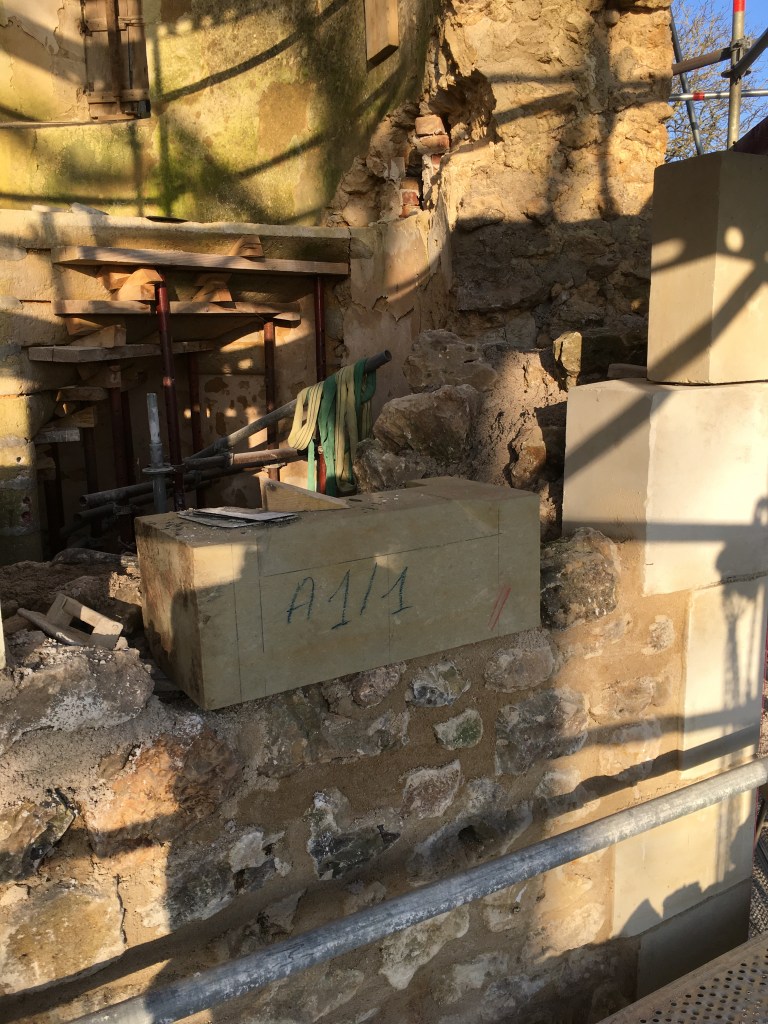

Première ouverture recréée

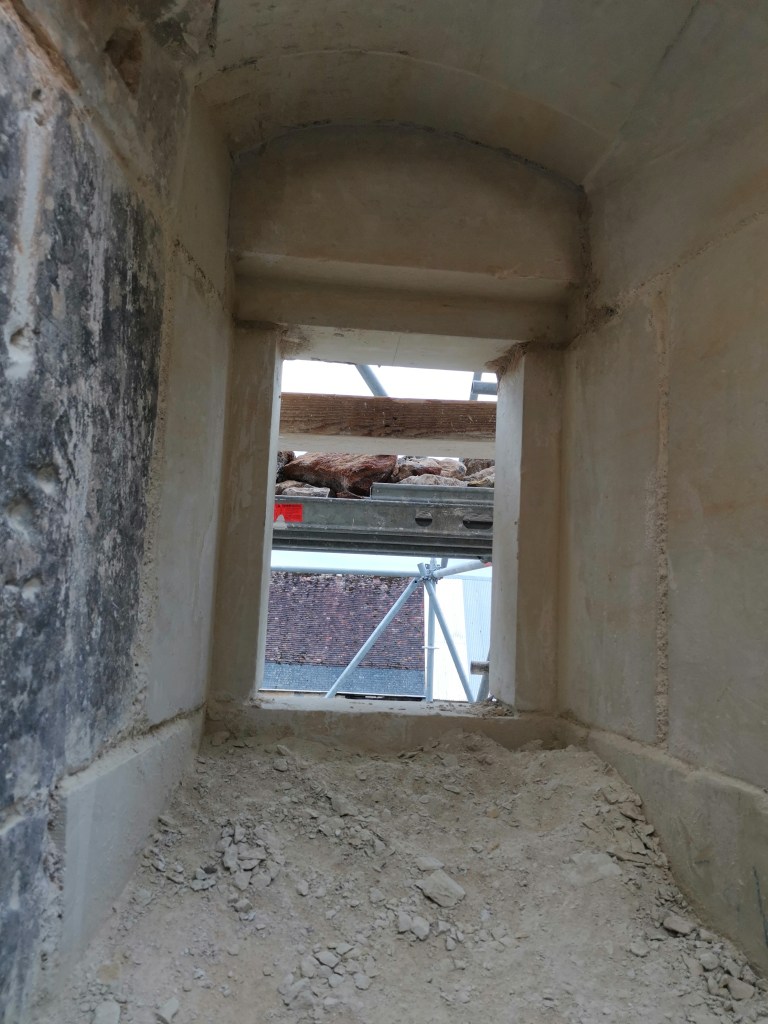

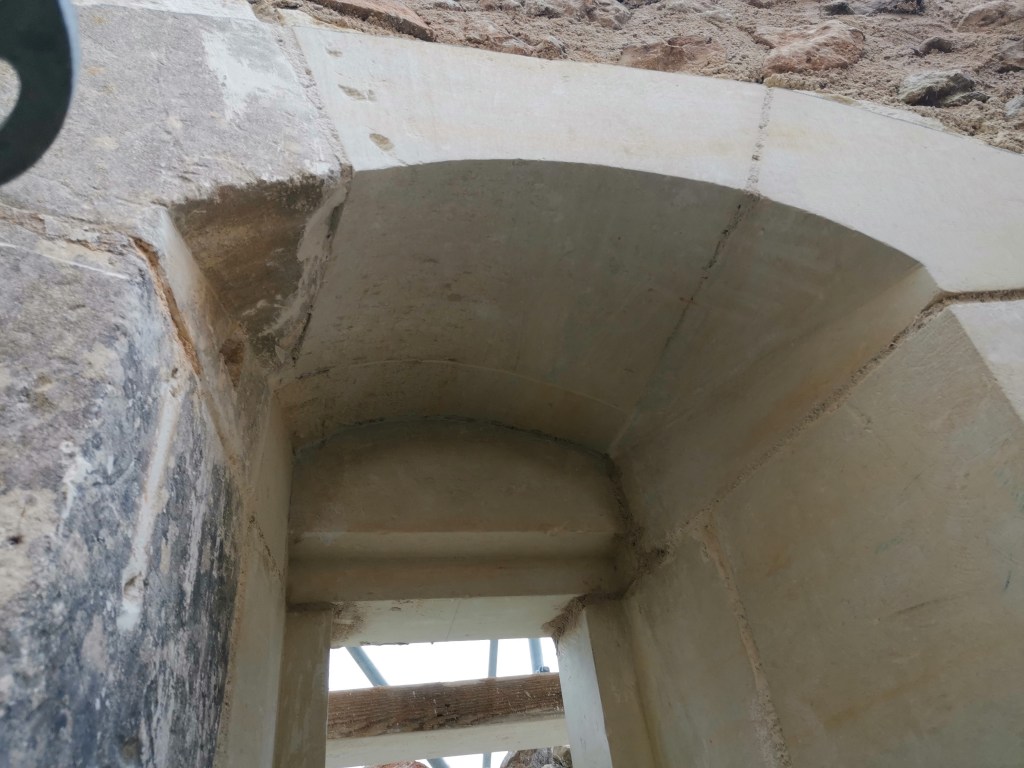

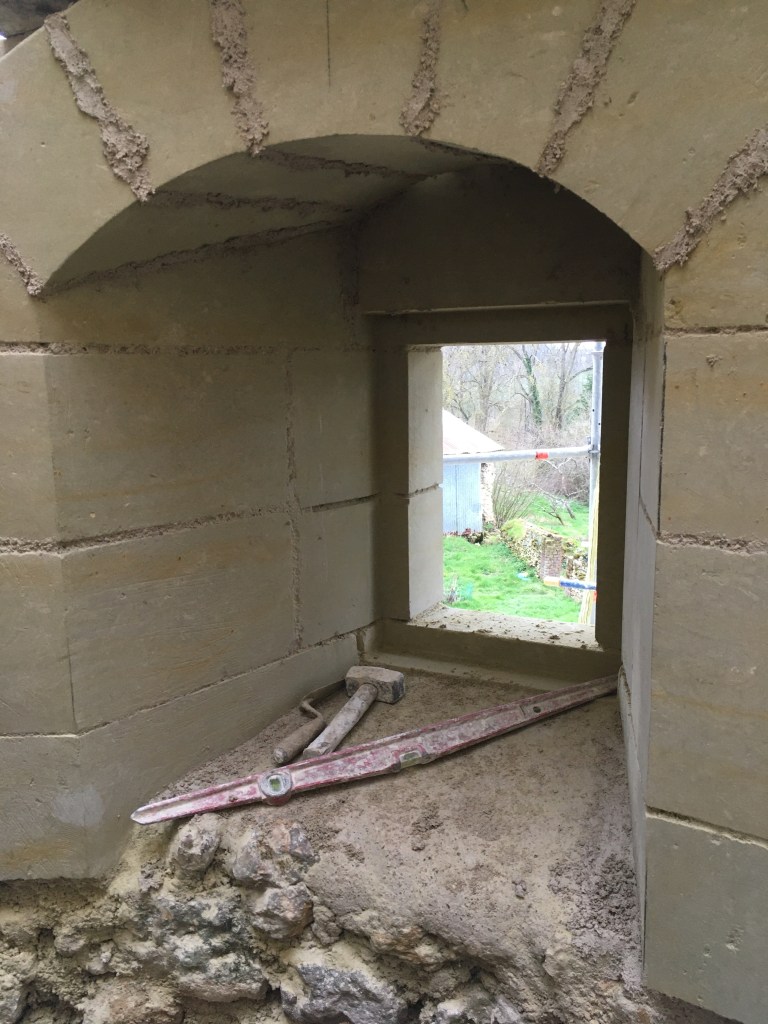

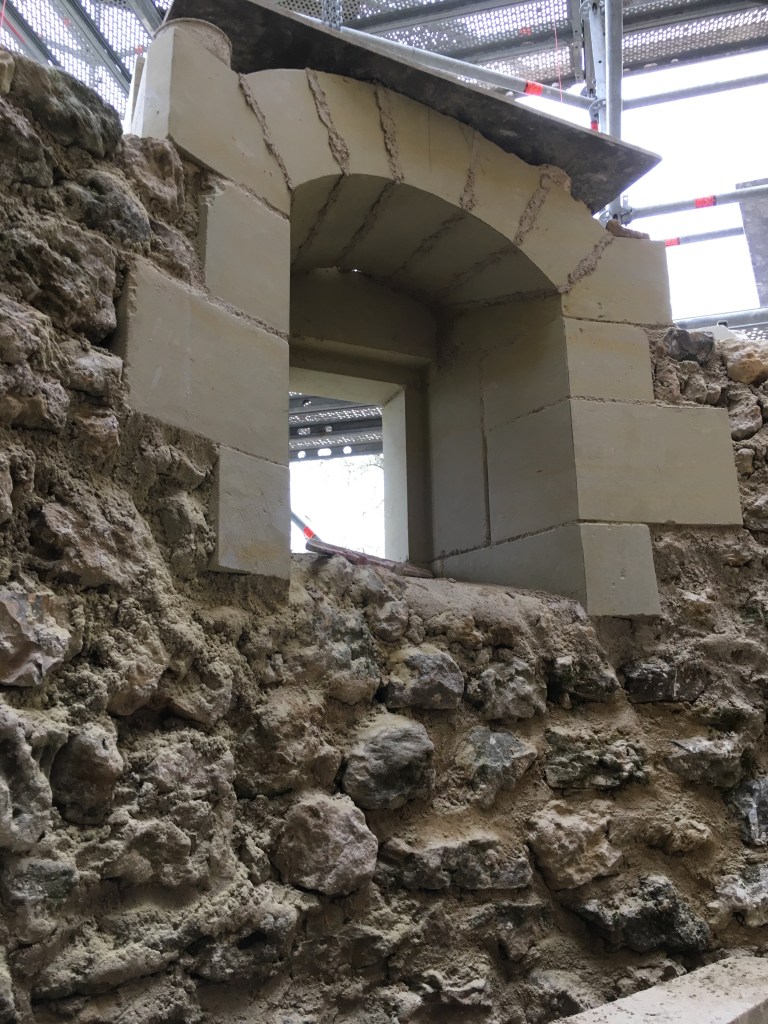

De l’intérieur :

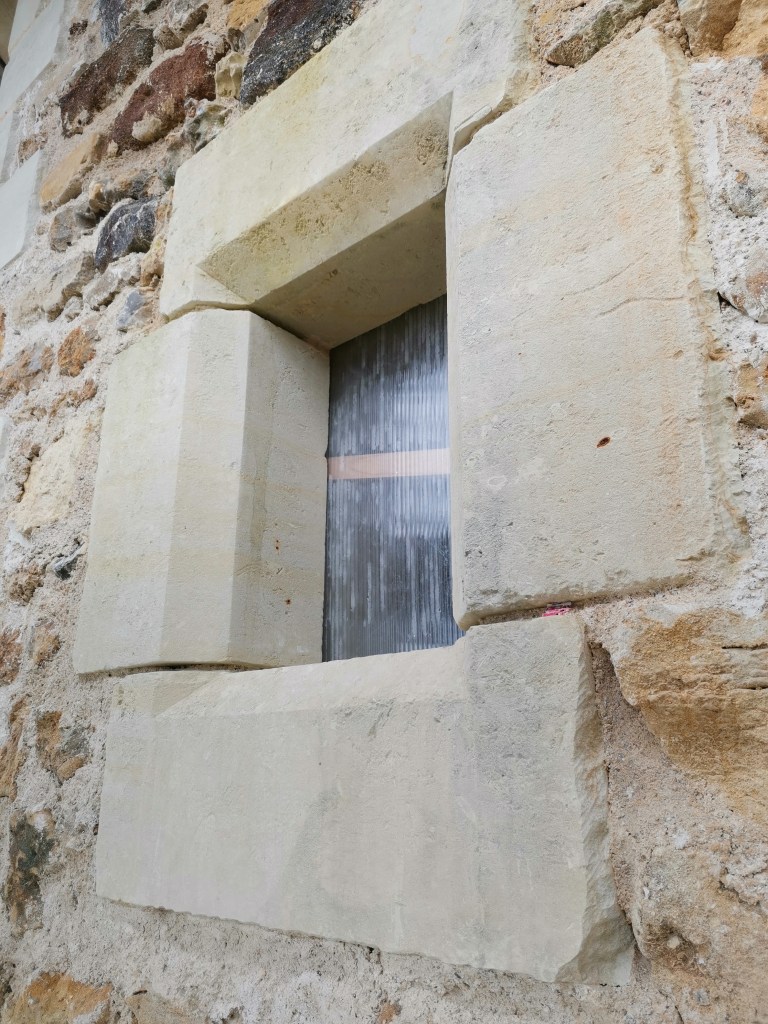

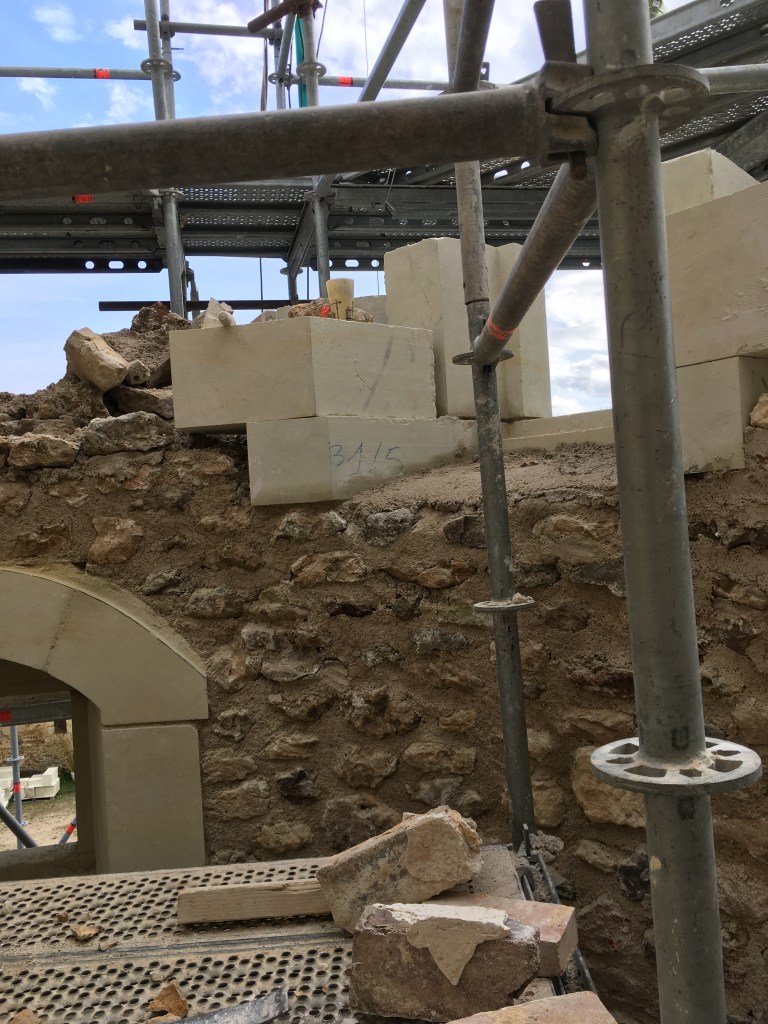

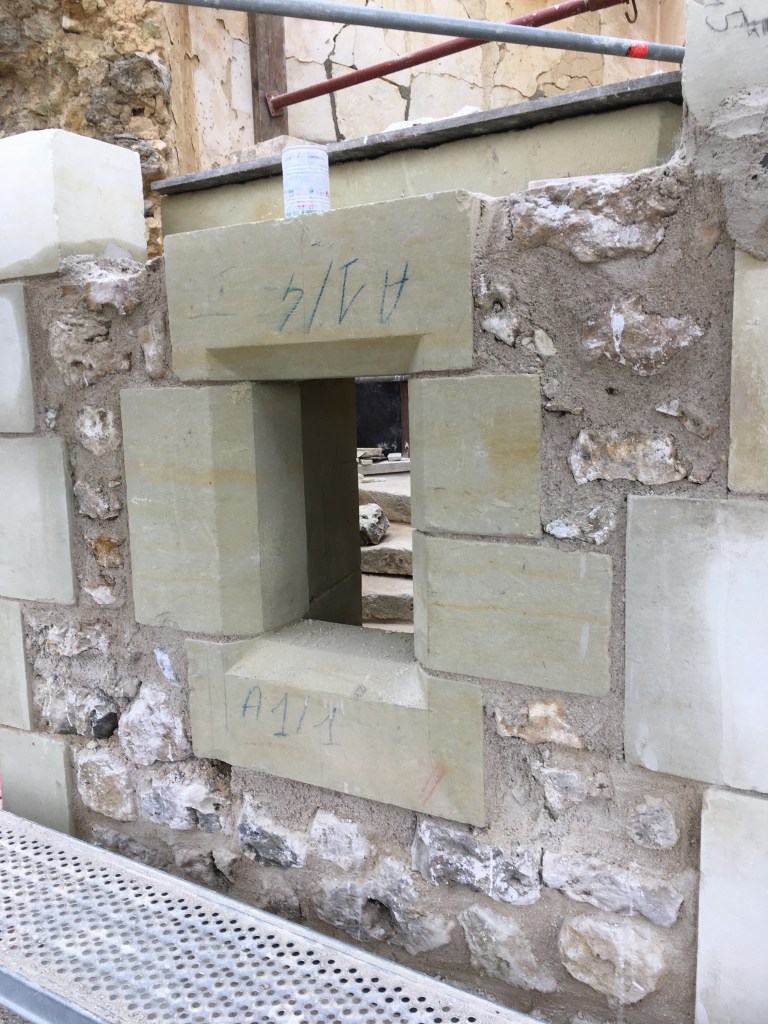

de l’extérieur

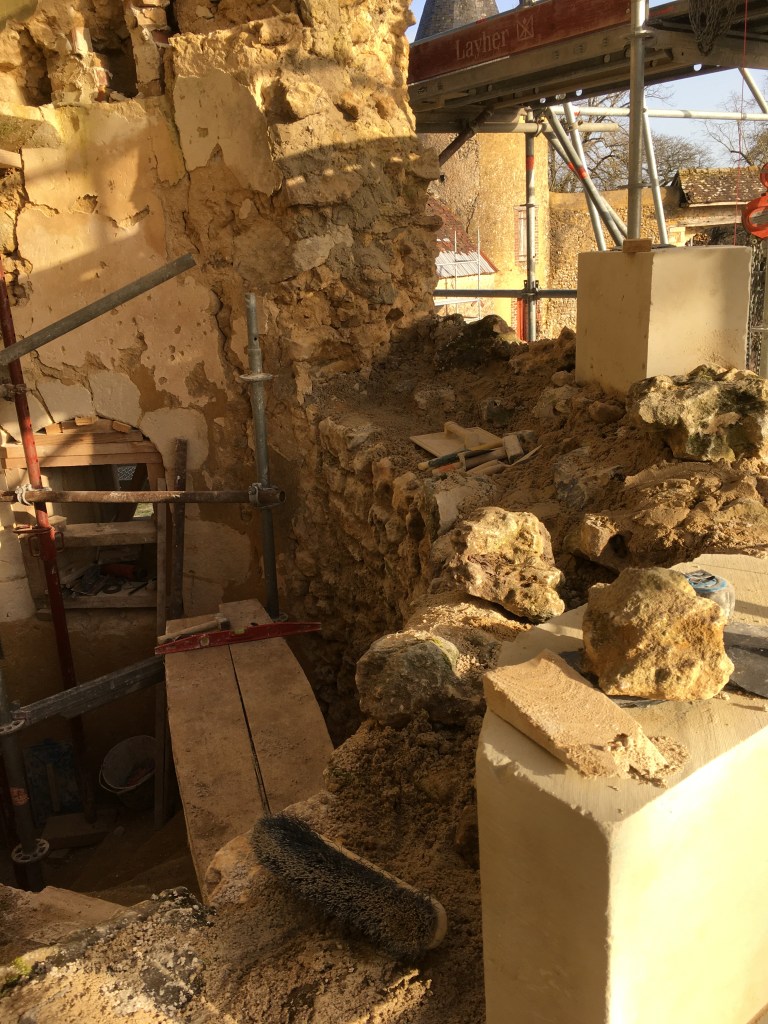

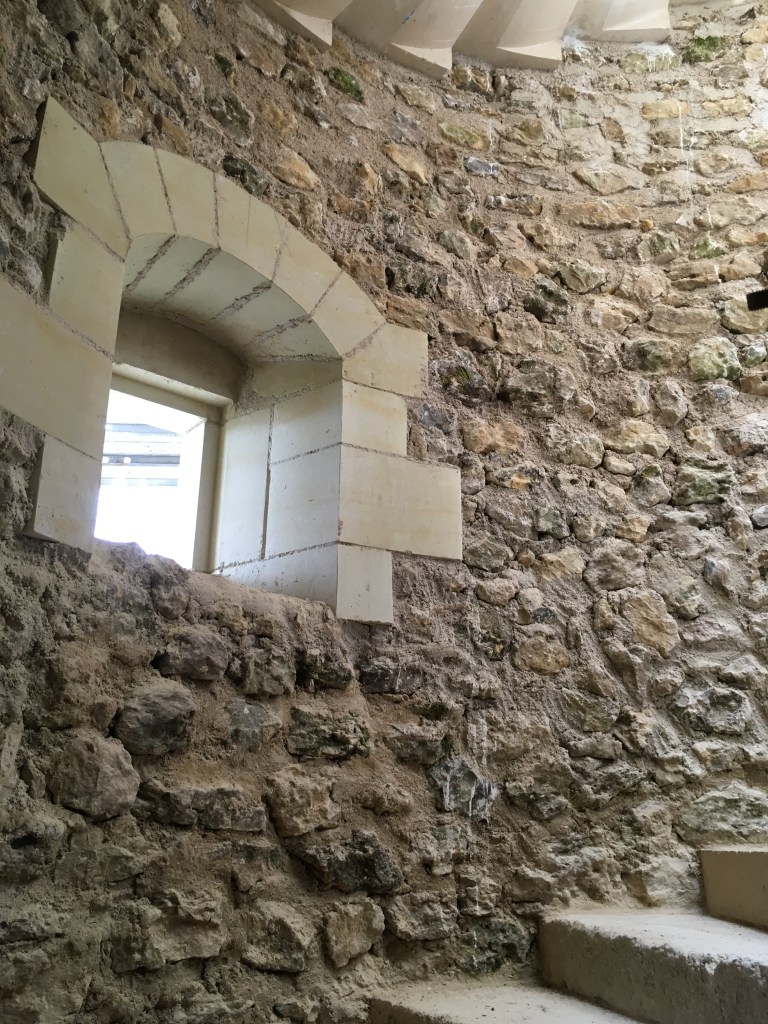

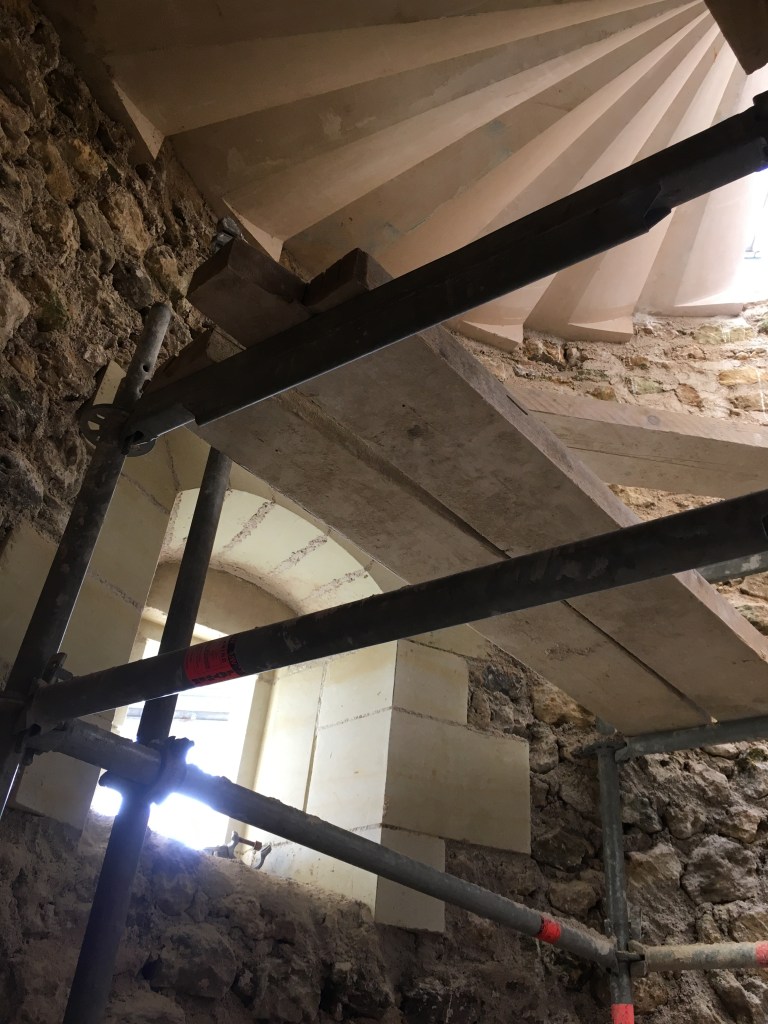

les autres ouvertures
